文/圖.小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往小邱老師版與講師互動

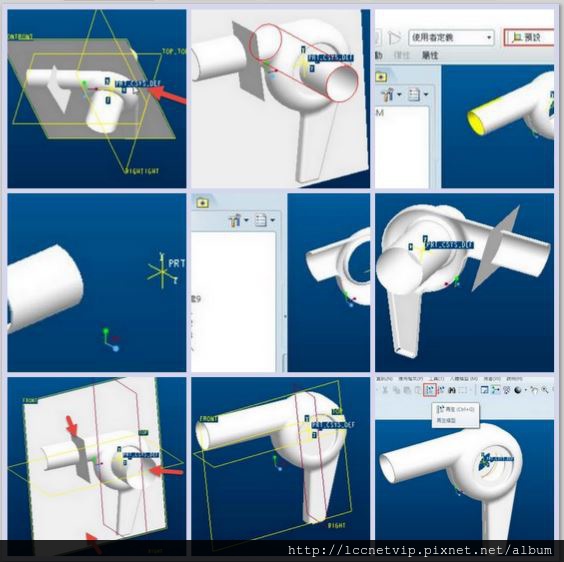

設計的順序有兩種，分別是Top-down（由上而下）和Bottom-up（由下而上），這次主要介紹Top-down（由上而下）的設計方式，此種方式是先設計出整體的造型，再逐步拆分各個設計零件。這次要介紹使用Pro/E軟體來做零件拆分的方式。

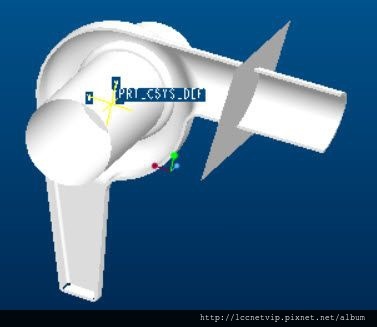

1.首先自行製作一個吹風機的外殼，此零件為主控零件，之後所拆分出的零件皆會由此零件為基礎來延伸細節。

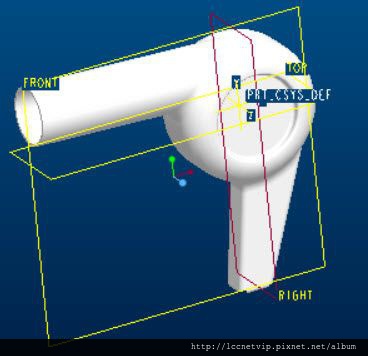

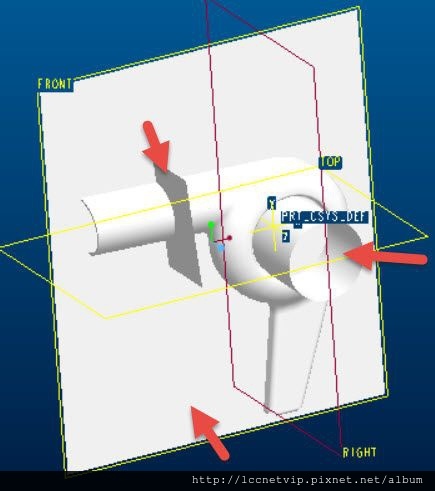

2. 建立多個曲面，來分割出各個部位的零件。

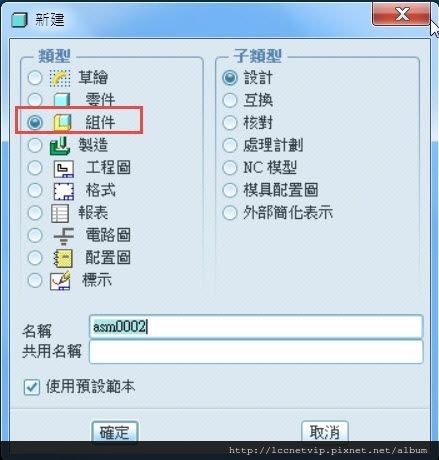

3. 新建立一個暫時的組件。
5. 選用「預設」的組裝方式。
6. 點擊「建立」按鈕，在組裝檔中建立一個新的零件。

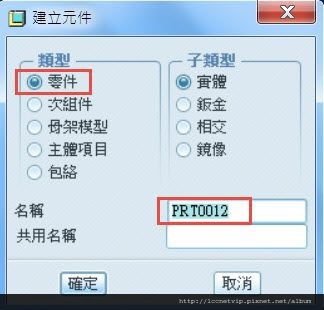

7. 選擇「零件」類型，此時可設定零件名稱。

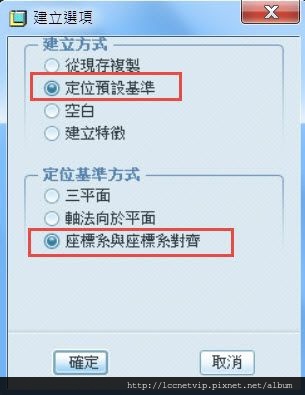

8.選擇「定位預設基準」，定位基準方式為「座標系與座標系對齊」。

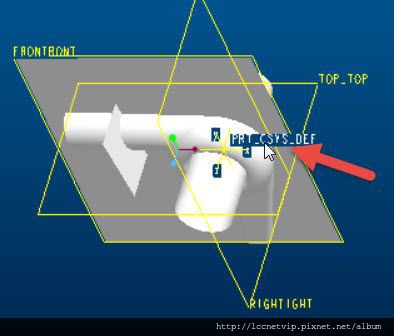

9. 選取畫面中的座標系，使新零件的座標系與所選座標系對齊。此時已經完成建立一個空的零件。
10. 建立完新零件，會自動啟動新零件。在組件上按右鍵，重新啟動組件。
11. 使用「編輯」的「元件操作」來對元件做合併或切除等動作。

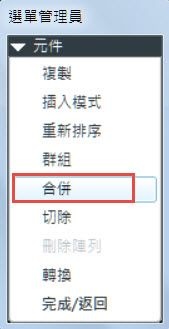

12. 選擇「合併」，將吹風機零件檔與空零件合併，是為了合併吹風機至空零件，使空零件以吹風機為基礎延伸建立其他零件。

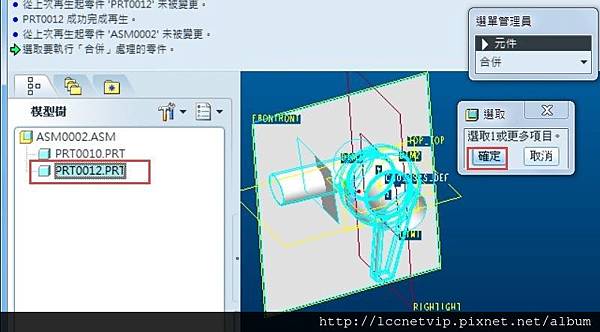

13.先選空零件，按下確定。再選吹風機零件，按下確定。

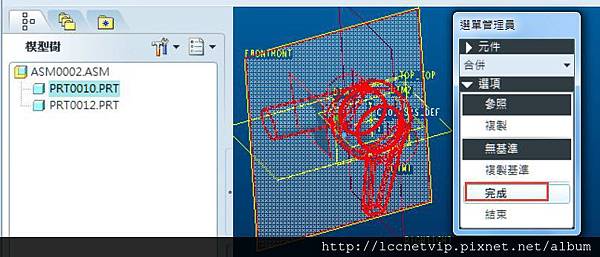

14. 最後點擊完成就成功合併。
15. 開啟空零件的檔案。

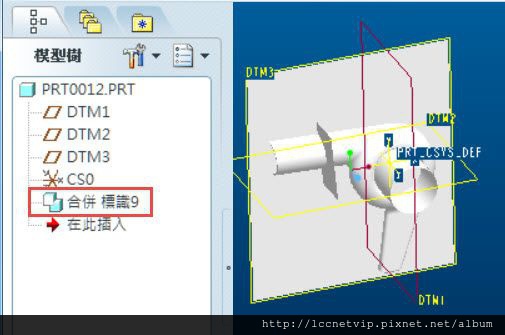

16. 可發現模型樹已經新增一「合併標籤」，且畫面中有吹風機的模型。此合併標籤會參照吹風機的零件，若修改吹風機模型或數值，此處也會一起變更。
17. 將此零件儲存副本，舉例來說，我要建立四個零件，就儲存01～04四個零件。

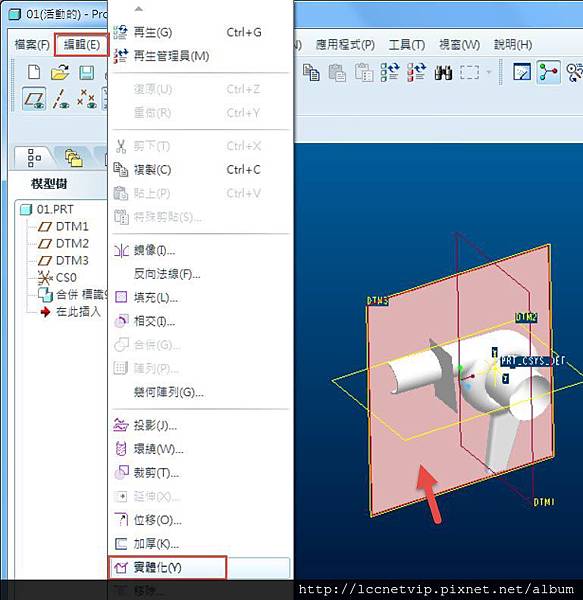

18. 開啟01的零件，選取中間的曲面。做”編輯”的”實體化”。

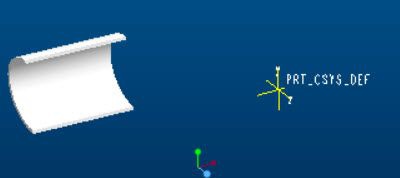

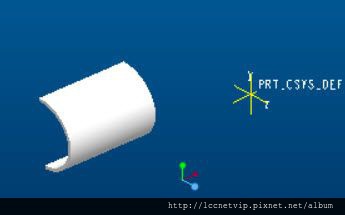

19. 利用此曲面做出吹風機右側的外殼。

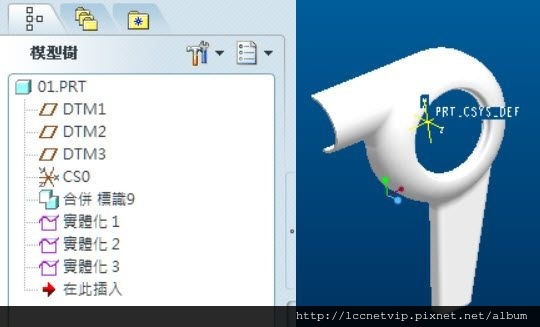

20. 利用剩下兩個曲面，做兩次實體化，完成一個吹風機零件。

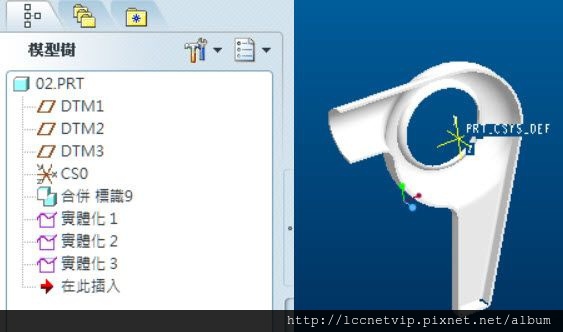

21. 開啟02的零件，用同樣的方式，做出吹風機左側的外殼。
22. 再開啟03與04的零件，做出吹風機另外兩個零件。（做實體化時，若有剩餘不需使用的曲面，可利用圖層來隱藏）

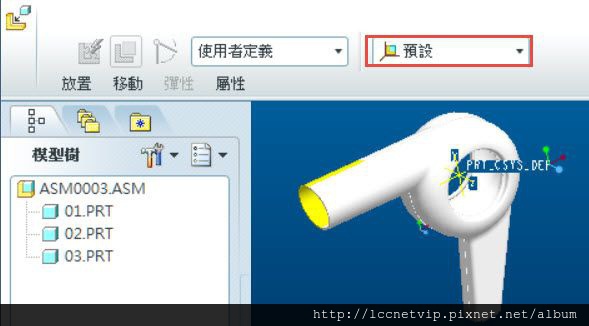

23. 建立新組件，將01至04的零件組裝，組裝方式選擇「預設」。完成吹風機的組裝設計，儲存組件與零件檔，隨時可以開啟零件再進行細節設計。
24. 需要變更整體參數時，可開啟步驟1的吹風機主控零件來修改。舉例來說，將圓柱曲面半徑縮小。
25. 開啟吹風機組件檔，點擊「再生」按鈕，就可以變更設計。
