文/圖：蔡孟翰老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往駐站專欄與講師互動。
在製作室內效果圖時，難免要模擬火的效果，這個範列，將幫助各位同學了解如何製作模擬火堆的效果。

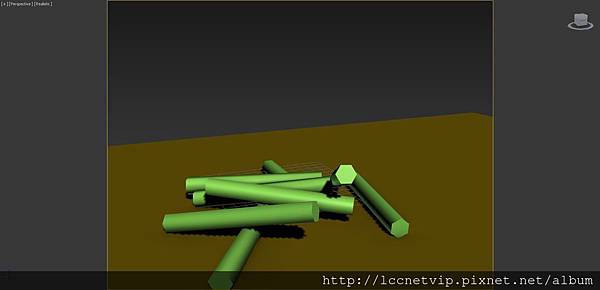

1.首先繪製Plane模擬地板，再繪多個圓製Cylinder，模擬木棒。這邊，Cylinder不需太多的邊數。
2.接下來的部分將是比較麻煩的，就是作出被火燃燒的木棒材質。這邊我們將利用Blend材質來製作。

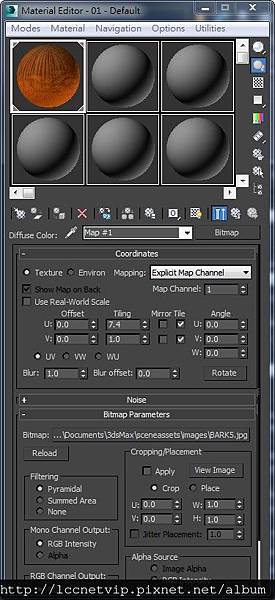

材質一，我們將設定為木頭：
完成後，Go to Parent回上層選單。
材質二，製作火的材質，這部分，為了混合火及木炭，所以，我們再次製作Blend混合材質。
材質一 材質二
Go to parent後，設定mask來決定火和炭的分配。
這邊，我們貼Noise噪波，設定Noise Type為Turbulence混亂，size=3，這樣第二材質就有火和炭的隨機分佈了。Go to parent回最上層選單。最上層，也就是第一層Blend，這邊的Mask遮色片，決定一部分為原木，一部分為已起火的部分。
這邊我們以Gradient Ramp漸層來決定分佈。
Angle轉90度，作水平的漸層，倒色器上，新增白色和火色的倒色器 這樣就可以輕鬆控制火和木頭的分布。接合處，加入Noise噪波，樣式為Turbulence. 適度的增量和調整尺寸。這部分，得一邊渲染一邊調了。

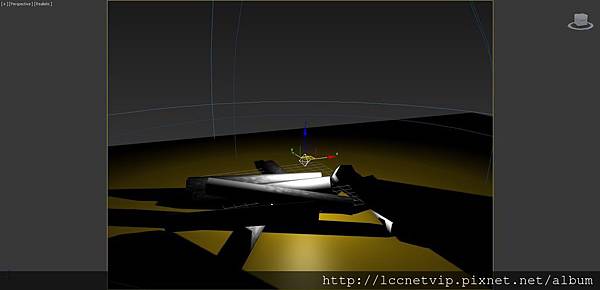

3.接下來，在火堆中加入omni，增加亮度和光影。

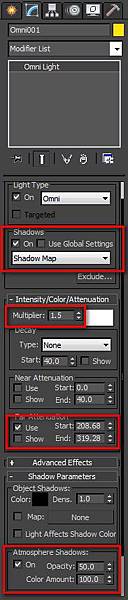

開啟shoadow , -Intensity/Color/Attenuation捲簾中，Multiplier=1.5, 設定啟用Far Attenuation來調整照明遠近。-Shadow Parameters捲簾中，設定大氣效果的陰影，opacity=50, color Amount=100.使影子半透明，加上色溢。到這邊，基本上，已完成光影和上色了，再來就是火了。

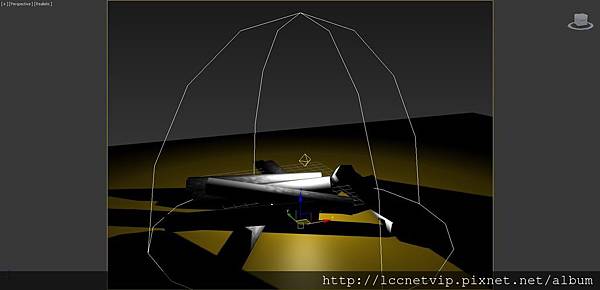

4.Creat面板，到Helper的頁籤，下拉選單，選取Atmospheric Apparatus大氣效果的顯現。其中，選取SphereGizmo球形代理，下方，勾選Hemisphere在火堆中托曳畫出，這樣可以畫出個半球的代理。
5.Modify編輯修改面板中，設定亂數Seed，並加入火效果Add Fire Effect。
6.選取Fire Effect後，選取Setup.我們將可以對火的內容調整細節。

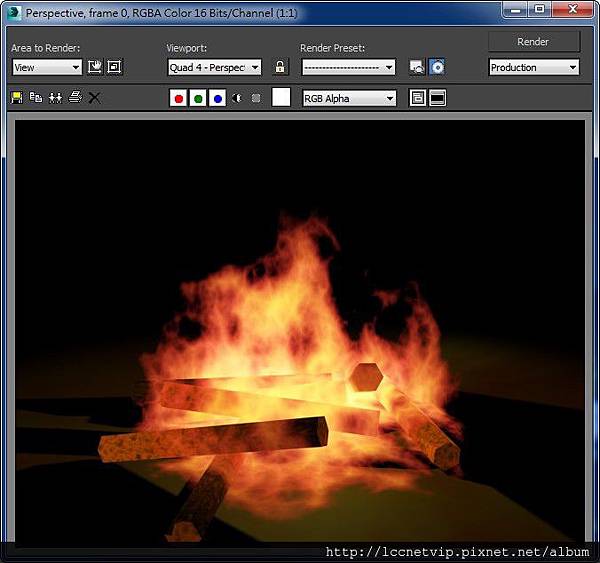

Flame Type:選Tendril這樣，火會有不少的捲鬚，Flame Size設定火片大小，Flame Detail設定細節，Density設定濃度。最後，再作渲染就完成設定了。
