文/圖、小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往小邱老師版與講師互動。
各位同學好：本文，想要跟大家介紹的，就是如何用AutoCAD3D來建立一個M8標準螺絲與螺帽的模型。M8就是直徑為8MM的螺絲，直徑是指螺紋部份的圓柱，非頭部。
1、可以輸入CAL後，選取(快速計算機)來待命。
2、螺紋的基本規格，請參考下圖。簡單來說 就是螺紋頂部是P/8. 而P就是螺紋之間的距離，又稱節距。還有螺紋頂部與底部的距離是 5/8 H。 螺紋的張開角度是60度。 這是螺紋規格的三大要點。
3、現在來計算主要的 5/8 XH，H是60度角交點的距離，這邊要記一下，H=0.866P, 這是三角函數推算的，所以只要背一下就好，H=0.866P. 代入P=1.25 後，可以得到 螺紋內外的高度差是 0.6765。
4、我們來畫一下螺紋的輪廓。先畫P/8，就是頂部直線 。再畫一條0.6765垂直線。再畫兩側的30度線，任意長度。
5、輪廓畫完後，畫一下螺旋線。規格如下圖表格所示，畫完右鍵可顯示表格性質。注意旋轉高度是P，有16圈。半徑是4就是M8。
6、接著切換到前視圖，將螺紋輪廓移至螺旋線的起點。
7、利用UCS原點的功能，將坐標的原點設定至螺旋線最下方一圈的中心點。
8、輪入掃掠指令，掃出如下圖的實體。
9、使用圓柱指令，並輸入0，0為圓柱的原點。
10、輸入20作為圓柱的高度。
11、在圓柱頂端，畫一個圓，半徑為9。
12、擠出5 的高度作為螺絲的頭。

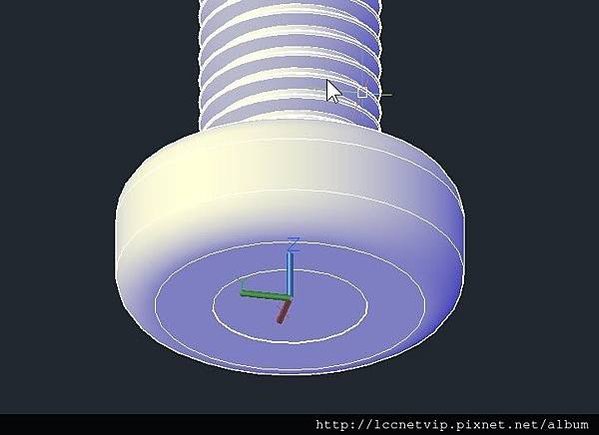

13、給頭頂，R2的圓角。
14、在頭頂建立一個圓內接多邊形，半徑一樣為9。
15、往下擠出超過螺絲頭的厚度就好。
16、選取如圖兩個物件，準備作交集。
17、作完交集後的螺絲頭部。
18、選取所有的3D實體，作聯集。
19、在底部畫一個半徑為9的圓，擠出7的高度。
20，對上下部份作出R2的圓角。
21、將未成形的螺帽向上移動。
22、如同螺頭的作法，繪製一個R9的圓內接六邊形。
23，擠出超過螺帽的高度後，準備交集。
24、交集後的樣子。
25、向右複製一組，刪除螺絲可以獨立顯示螺帽。
