文/圖.小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往討論版與講師互動。

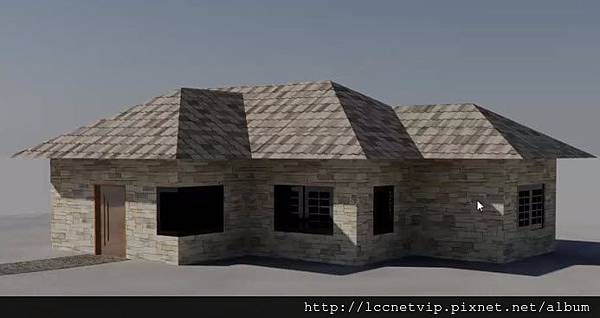

不需要使用複雜的軟體，只使用AutoCAD 3D就可以快速建立出一棟建築，而且本範例皆使用到AutoCAD 3D的常用指令來製作，學完本文章的技巧，也可以用在其他建築物的製作上。
牆面與屋頂製作：

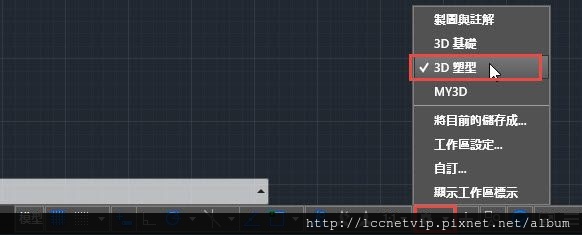

1.在繪製之前，先把工作區切換成「3D塑型」，工具列會有2D與3D的指令。

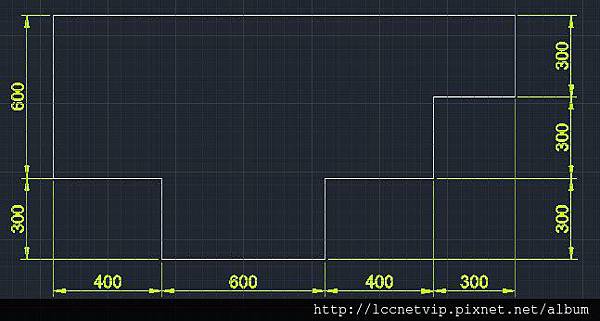

2.繪製如下圖的房屋外型，造型可自由變化，不影響之後的操作。

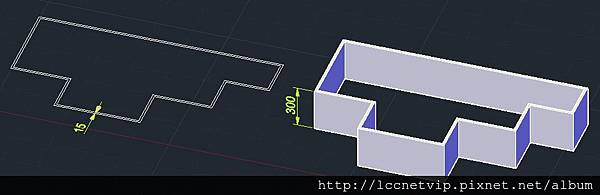

3.再來，把線段接合後，往內偏移15的距離，做出牆的厚度。

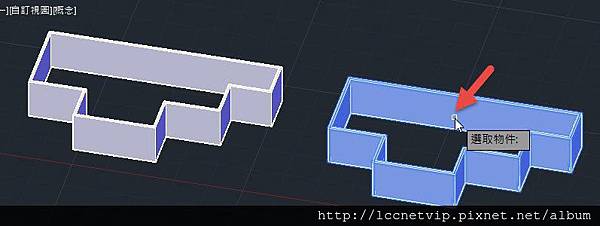

4.把內外兩條線段往上”擠出”300的高度，再使用”差集”指令，將外側物件減去內側物件，就可以得到牆面外觀。

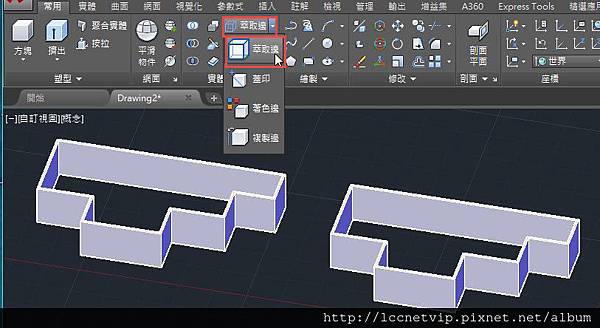

5.現在要來製作屋頂，先複製一個牆面，用來萃取屋頂線段。使用”萃取邊”的指令。
6.選取右側的牆面並按下空白鍵，就可以萃取出此牆面所有的邊。

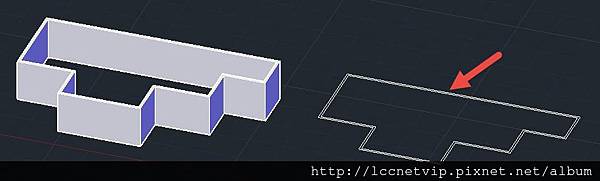

7.把其他線段刪除，留下屋頂的線段。

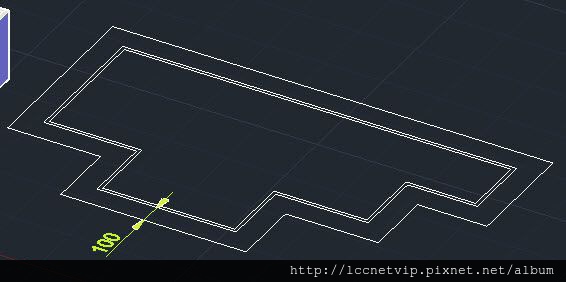

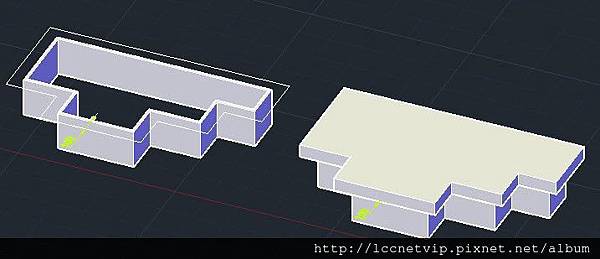

8.接合屋頂線段後，往外偏移100，設計屋頂凸出牆面的距離。
9.把屋頂線段移動到牆面上方，然後往上擠出100的高度。

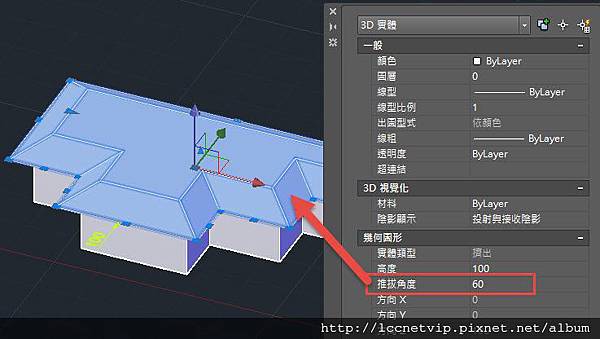

10.選到屋頂後，按下Ctrl+1開啟性質面板，可以設定屋頂的傾斜角度是60度。

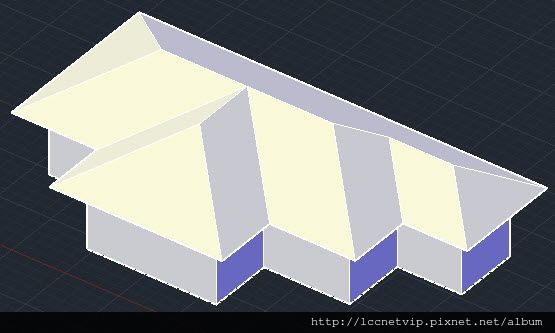

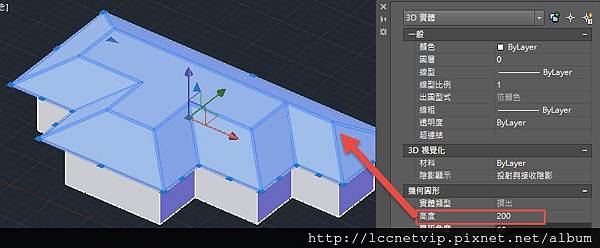

11.屋頂高度不足，可以增加高度為200，呈現尖屋頂的造型。

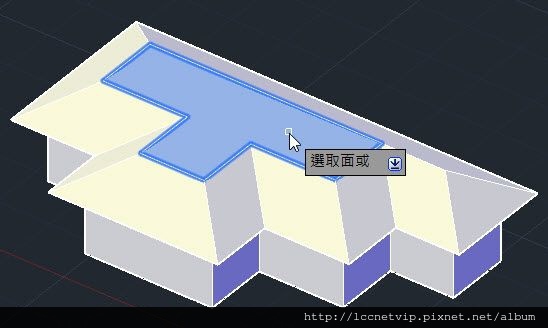

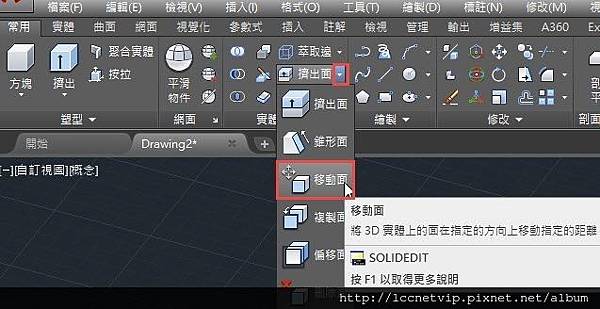

12.還有一些屋頂是平面的，可以使用”移動面”的指令來製作尖屋頂。
13.選取要移動的面並按下空白鍵。

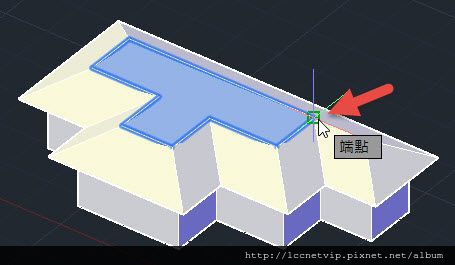

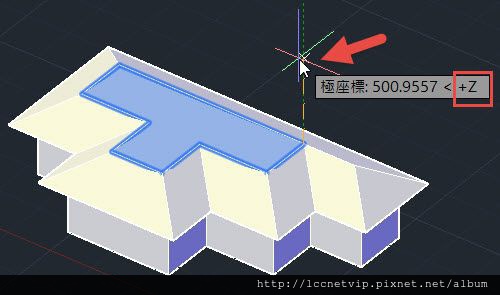

14.選屋頂上任一端點，往上移動(Z軸方向)，指定移動的方向。
15.面往上移動時，斜度不會改變，可以做出尖屋頂效果。
門窗結構製作：

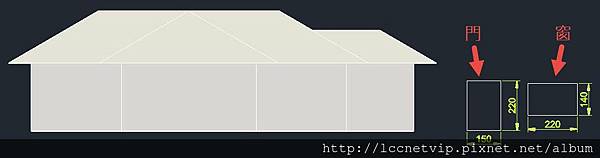

1. 轉到前視圖，畫出兩個矩形，用來製作門洞與窗洞的結構。

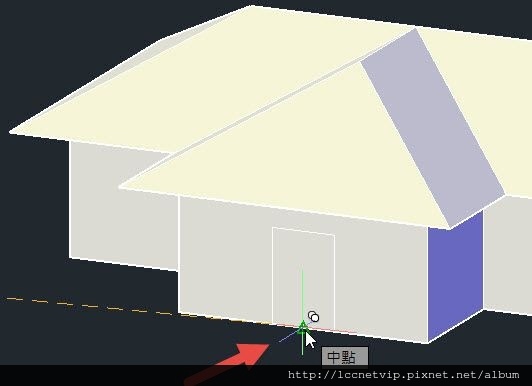

2. 利用移動，以矩形中點為基準點，把門移動到牆面上。
3.窗戶可以先移動到牆面角落，再往右與往上移動到正確位置。

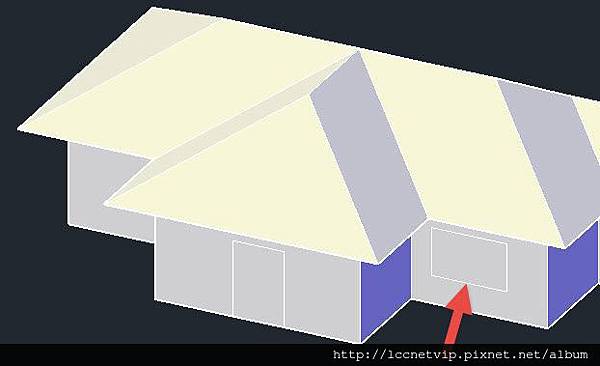

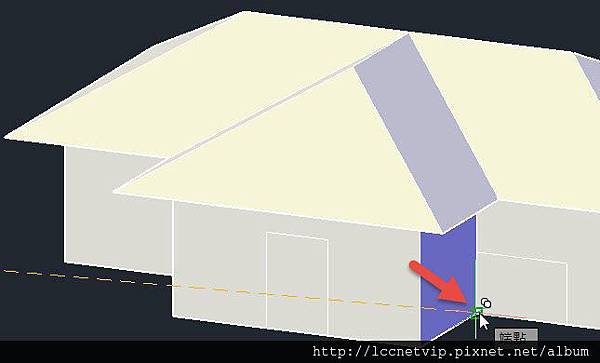

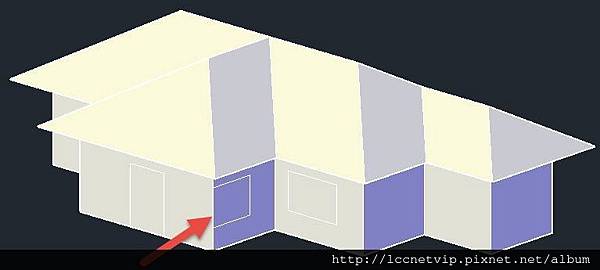

4.若要製作轉角窗，可以在牆面角落先畫一矩形。

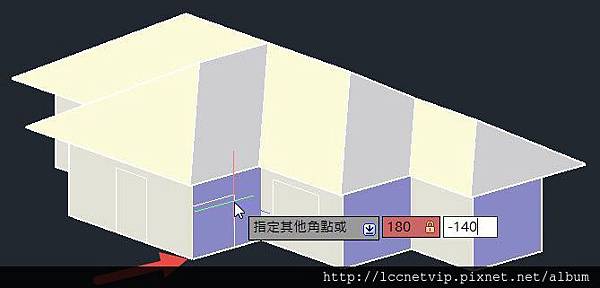

5.再把轉角窗往上移動到正確位置，這樣轉角窗的準備動作就完成了。

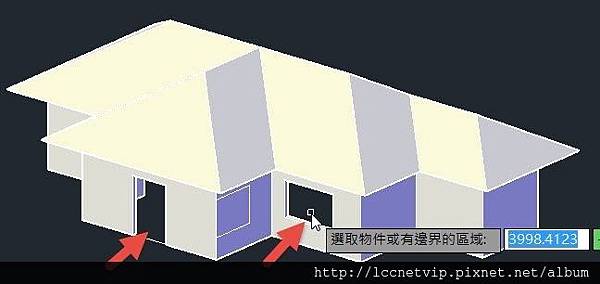

6.再來可以用”按拉”指令，偵測到矩形內側的面，往牆內挖出門洞與窗洞。

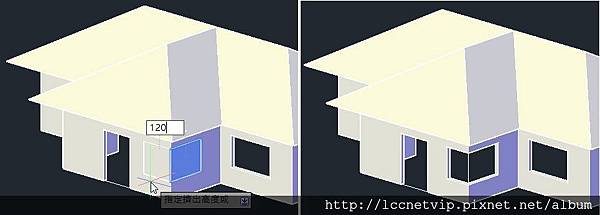

7.轉角窗也是偵測到矩形內側的面，往牆內挖出窗洞。

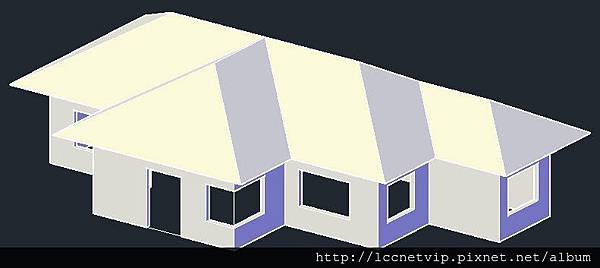

8.重複相同的方式，在其他牆面上製作窗洞，完成第一階段結構製作囉！
接下來要製作門與窗的細節，請期待下一集。
