建立生活中家電
在做3D場景時，常需自己建造業主選擇產品的實體模型，如燈具、家電和傢具等；此時我們可從網路上找到實體資訊，再來建立模型。
1. 先確認產品型號：
可網上搜尋線上型錄；購物商城多數可找到詳細規格尺寸和產品照。
圖片來源：網路
2. 搜尋關鍵字：
例如：搜尋電視 。A. 直接搜尋對應的型號。
圖片來源：網路
B. 將規格尺寸記錄。
圖片來源：網路
C.且可擷取正面圖片，後面建模貼材質時可用。
圖片來源：網路
3.啟動3dS Max：

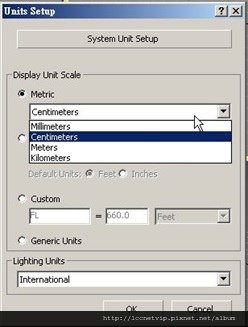

A 調整成公制單位 (公分)
Customize / Units Setup / Metric (Centimeters)。
B. 建立一矩型體，參數如下圖；輸入完成後按create。
C. 如下圖。
D. 開啟材質球編輯器，調整一黑色鏡面烤漆材質，加到矩形體上。
E. 將box 轉成Editable Poly；點右鍵 找下方面板。
4. 調整成TV模型：
A 點選polygon，選到矩形體一面。
B Insert 1.5 cm。
C Extrude -0.5 cm。
D 調整螢幕的材質，將之前前擷取的畫面貼上，調整如下：
E 套用的模型上。
圖片來源：網路
5. 製作logo文字：
A. 調整參數如下圖：
B. 擠出高度。
C. 調整至正確logo位置。
E. 調成logo材質。
6. 將文字與模型選取群組，方便後續使用：
圖片來源：網路
在室內設計中，多數室內模型都可以此流程建出多數模型，大家可變通運用。
