文/圖：金匠老師

本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往老師專版與講師互動。

      這次介紹的是3DS MAX的霧特效Fog和Volume Fog。Fog較適合用來營造整體的環境效果，Volume Fog較適合用來塑造雲霧堆積匯聚的效果。

      在3DS MAX的Environment Effects當中，有許多是使用動畫圖層後製的概念完成的，Fog就是其中一種。它相當於直接在Photoshop裡增加一個圖層，數值所代表的意義是直接以畫面上的位置來計算的，並非完全以場景中的空間位置來計算。所以必須配合運鏡K幀做一點數值上的變化。

       在Environment添加Fog特效，在選取Fog文字的狀態下，能開啟控制項的捲展欄。Color決定霧的顏色，也可以使用貼圖代替。調整透明度的方式，除了透過數值之外，也能使用貼圖作為遮色片使用。

       Fog特效的表現方式有二種，Standard是依遠近調度做濃淡變化，Layer是用來表現於雲層般漂浮匯聚在特定高度的效果。添加一個Fog只能選擇其中一種表現方式，希望豐富化霧的表現，可以多添加幾個。

3DS MAX FOG操作方式


       Volume Fog的操作方式，和Fire Effects相似。可以先創建Gizmo再添加，也可以先在Enviroment添加再拾取Gizmo。Gizmo的外型直接影響霧的分佈範圍。Soften Gizmo Edges可使Gizmo邊緣產生羽化透明效果。

      使用Volume Fog表現霧，較具有真實空間體積的參考意義。同樣以Color決定霧的顏色，但不支援貼圖。透明度的表現方式，只能透過數值的變化來表現。Step Size用來控制霧顆粒的粗細，數值越大顆粒越粗。Max Steps用來控制霧顆粒的數量，霧稀薄時數值產生的落差比較明顯，霧濃密時不易看出差異。

      Noise的Threshold值，高低落差的0至1相當於漸層色階的兩端點，控制霧的推展效果。Uniformity，控制霧的凝聚，數值越高成團越緊密。Level影響的是Noise演算法的細分次數，只對Fractal和Turbulence有效果。Noise在Volume Fog中扮演相當於遮色片的作用，Size紋理尺寸的大小直接影響透明與不透明位置的分佈。

好，介紹完畢了。是時候放飯吃便當了。不是不是，是時候看一段展示了。Chúc may mắn, tạm biệt.（Good luck, bye.）

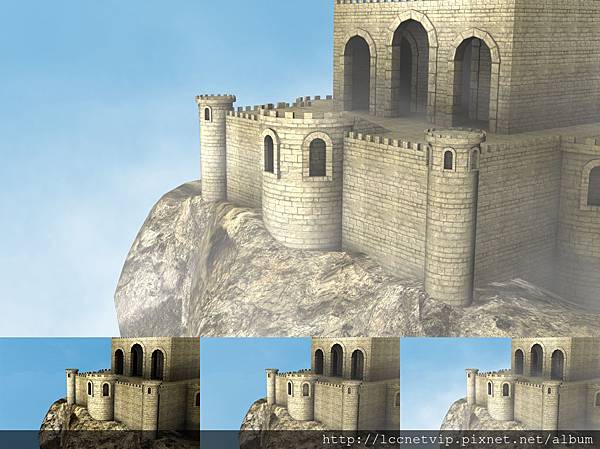

添加Fog效果
3DS MAX 漫霧謎城Test1


添加Fog和Volume Fog效果
3DS MAX 漫霧謎城Test2


高清HD效果
3DS MAX 漫霧謎城
