文/圖：金匠老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往老師專版與講師互動。
從事3D美術，觀念比使用的工具重要的多。就拆UV這項任務來說，3DS MAX擁有十分便利的工具。這篇匠哥要介紹的就是使用3DS MAX的Unwrap UVW拆UV的技巧。

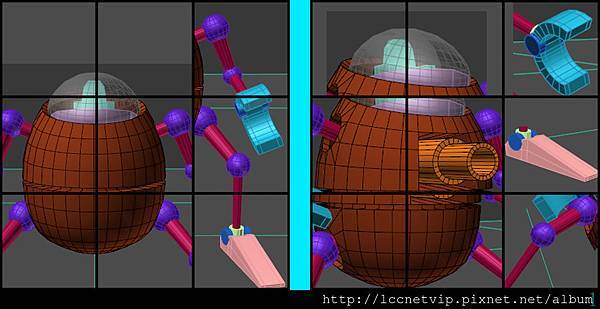

在開始拆UV之前，必須先瞭解可能會怎麼拆。UV展開的方式，必須考慮後續貼圖繪製的類型，好畫好改，有效分配資源是考慮的重點。可以依照模型的面積以及貼圖的重複性先做個九宮格式的規劃。能夠對稱或是複製，不需要畫兩次的部分，就不需要重複規劃資源。
使用3DS MAX的Unwrap UVW拆UV，匠哥的操作習慣有四個重點。一、Quick Planar Map；二、Ctrl+B；三，Relax & Ctrl+W；四、排版。
一、Quick Planar Map

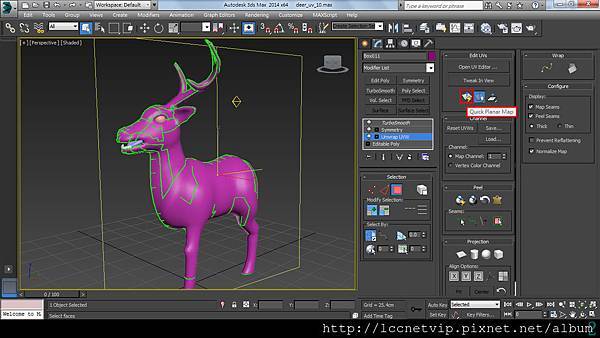

先全選面，使用Quick Planar Map。這可以同時做到清除雜亂UV、將所有面集中在UV Layout裡，並調整成一致比例的效果。

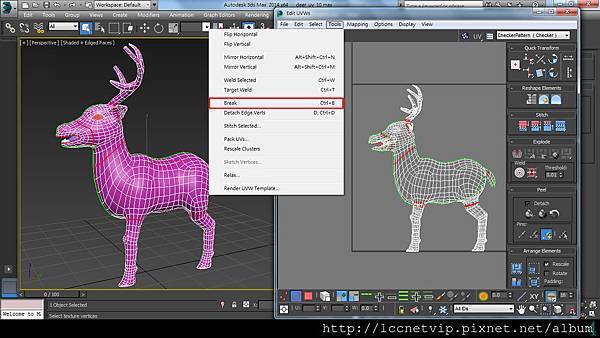

二、Ctrl+B
為了妥善展開UV，許多人會選擇面透過各式各樣的投影方式來整理。匠哥的習慣是直接選取必須切開的邊線，直接Break切開，快捷鍵是Ctrl+B。以好修接縫的考量來說，切線出現的位置可以是在有皺褶的地方、不明顯或不需要修的地方，或是較少紋理的地方。為了能順利展開，這個階段，匠哥的習慣是除了上面的規則之外，凡是幾何造型上無法簡化為單一幾何體的部分，全部切開。例如四肢必須切開，上下顎和耳朵這種凸出的結構，都必須切開。正確的切線順序是先切能徹底環狀一路到底切開的線，再切其他的線。

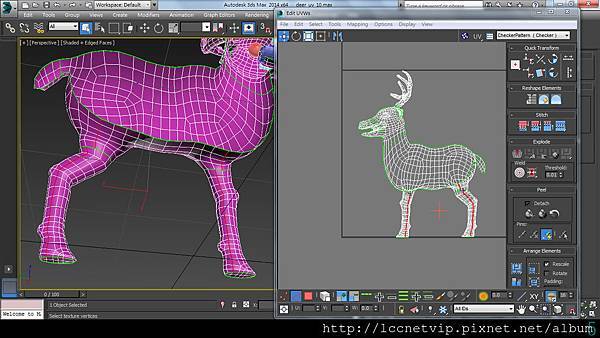

三，Relax & Ctrl+W

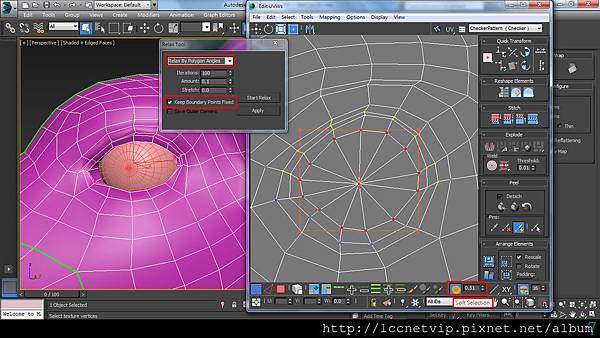

切好線以後，必須透過Relax將UV伸展開。如果沒有辦法順利伸展開，通常會是因為三種情形。一是沒有徹底切開：除了遺漏沒檢查到之外，也會因為切割順序造成某個點沒切開而無法完全展開，必須將該點Ctrl+B來解決。二是尺寸定義發生錯誤：建模過程的縮放，造成實際空間尺寸和定義尺寸不合，所以展開的運算無法符合比例；只要做一次Reset Xform就能修正這個問題，不但容易Relax，還能自動統整所有選到一起Relax的物件的大小比例。三是模型扭轉角度過大：依照現有Relax運算規則展開至極限，仍然會有交疊現象，除了手動調點處理之外，也可以多切一些線來幫助展開。

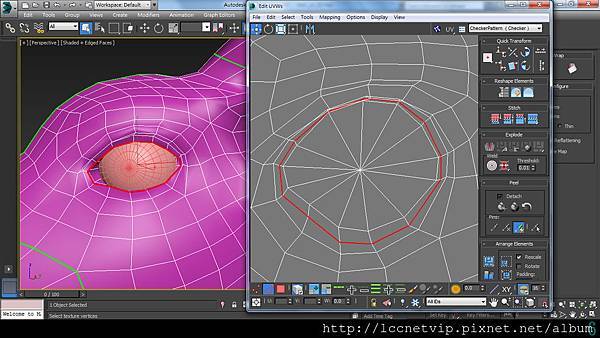

在徹底展開後，可以觀察在不過度變形的前提下，是否有把UV接在一起的可能。將靠近的點在範圍內自動焊接，快捷鍵是Ctrl+W。
四、排版。

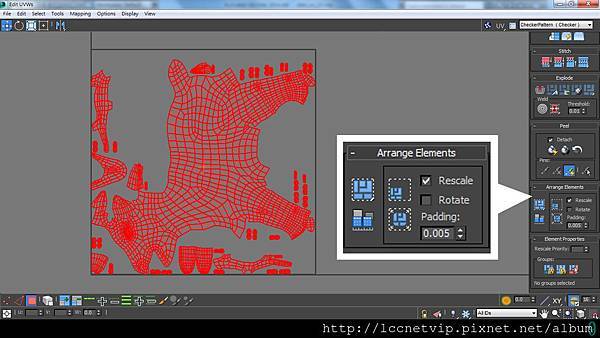

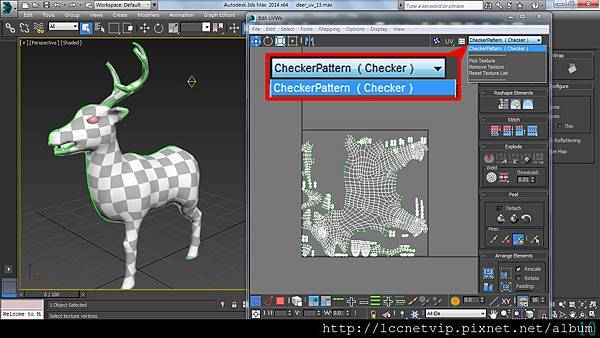

製作UV的排版需要注意的是尺寸比例、充分利用空間以及容易辨識。在尺寸比例與充分利用空間方面，以往是使用Checker或棋盤格狀貼圖做比例的檢查。在Max 2012以後，新增了Arrange Element的功能，能維持目前UV的形狀，依尺寸比例自動排版，當然，必須先有正確的尺寸定義。自動排版所安排的位置並不是十全十美，建議還是再調整一下。在辨識方面，事先做的九宮格式的規畫，當然是相當有幫助的；業界製作的習慣是UV的方向和模型的方向一致，畫貼圖的左邊就是看到的模型左邊，畫貼圖的右邊就是看到的模型右邊。
講解完畢，來瞧瞧貼圖效果囉。
