文/圖：金匠老師

本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往老師專版與講師互動。

       遊戲特效的製作，除了應用動態貼圖製作特效模型之外，粒子系統也是經常用來製作遊戲特效的工具。遊戲＜愛麗絲驚魂記＞當中，隨著角色奔跑而噴發的蝴蝶飛舞特效，就是特別經典的粒子特效應用。這回匠哥要示範的就是使用3DS MAX的Particle Flow製作蝴蝶飛舞噴發的技巧。

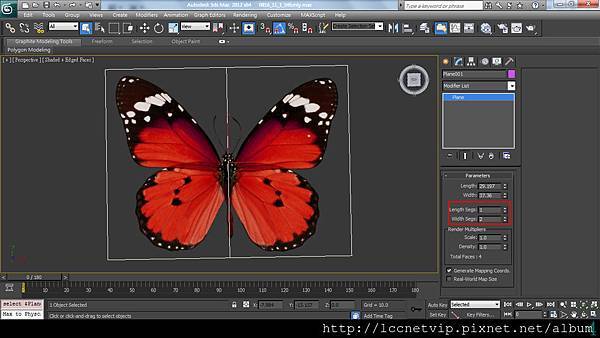

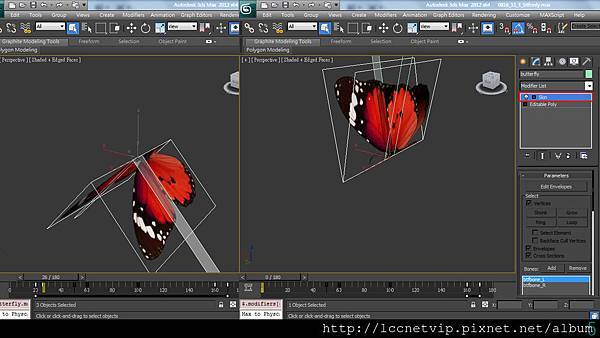

      首先要做一隻能飛舞的蝴蝶。在3DS MAX中，座標［0，0，0］的位置創建一個Plane將貼圖貼上，利用Skin修改器和骨架做出蝴蝶揮動翅膀的動畫。

3DS MAX 舞蝶飛呀

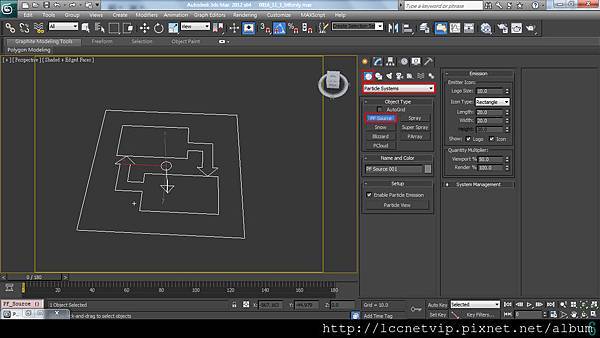

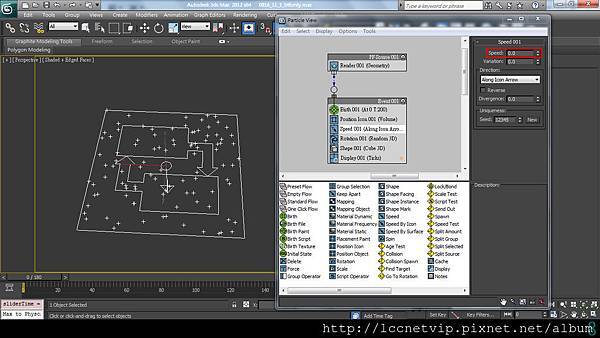

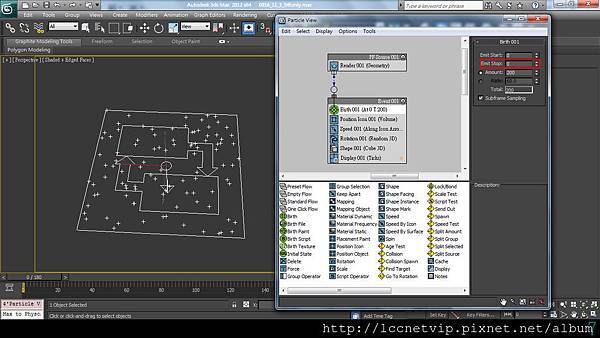

     接著製作粒子碰撞效果。創建一個PF Source，在Particle View裡將Birth 001捲展欄的Emit Stop改為0，使粒子在一開始就全部出現在畫面當中。Speed 001捲展欄的Speed也改為0，拖動時間滑塊，可以發現粒子停留在PF Source 001上。

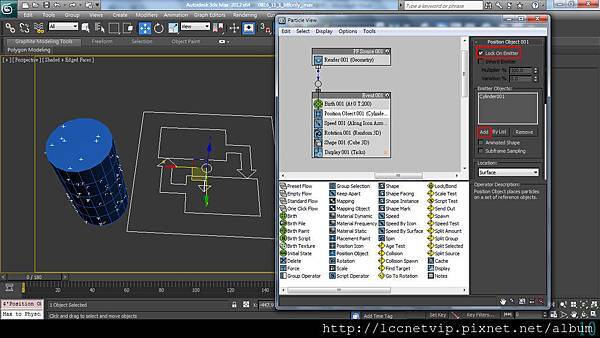

      用Position Object結點替換掉原本的Position Icon 001。並創建一個圓柱，在Position Object 001的捲展欄中，將圓柱加入Emitter Objects，此時原先停留在PF Source 001上的粒子，全都轉移到圓柱的表面上了，但是移動圓柱時，粒子並沒有跟隨著圓柱移動，因此必須勾選Lock On Emitter。

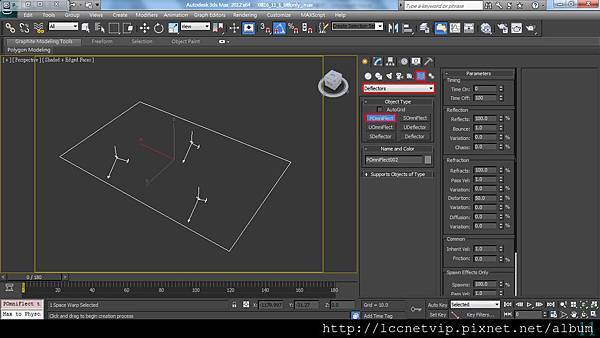

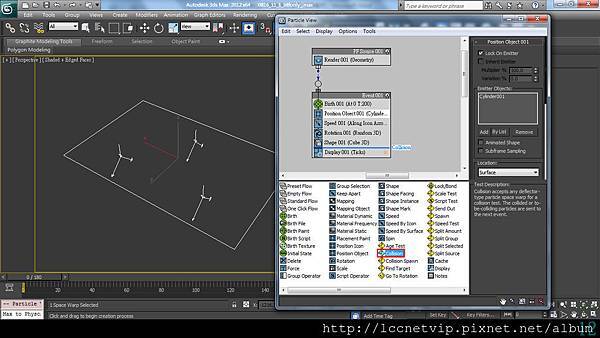

     選擇Space Warps類別，創建一個PomniFlect。在Particle View，將Collision添加到Shape和Display中間。在Collision 001的捲展欄中，將PomniFlect001添加到Deflectors。

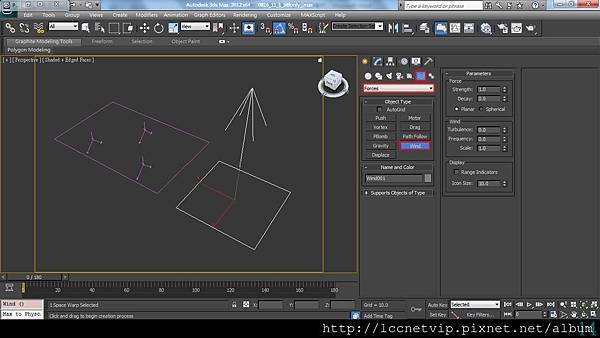

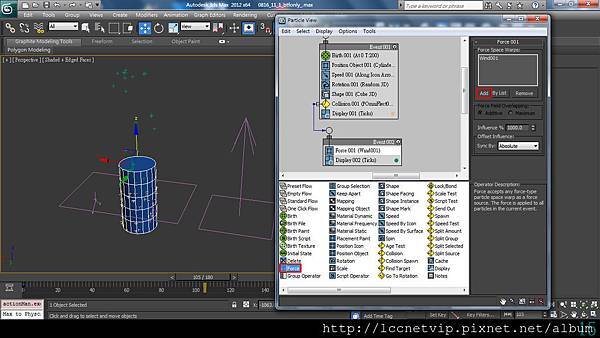

     此時做個小動畫用圓柱撞擊PomniFlect001，粒子仍停留在圓柱表面上，並沒有受到影響。因此必須添加一個Force連接給Collision，創建一個Wind，在Force 001的捲展欄中，將Wind001加入Force Space Wraps。此時可以看到，粒子在碰撞PomniFlect001之後，就脫離圓柱往上飄了。

進入Wind的捲展欄加大Turbulence，可以使粒子擴散的範圍加大。

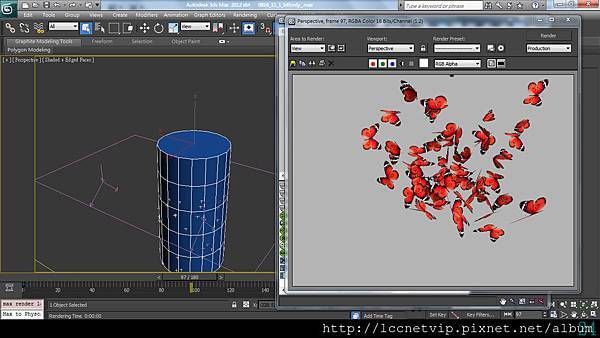

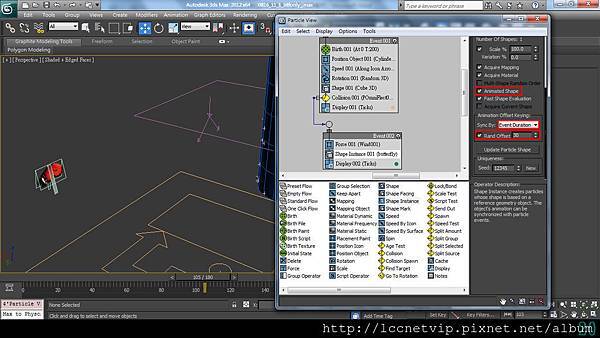

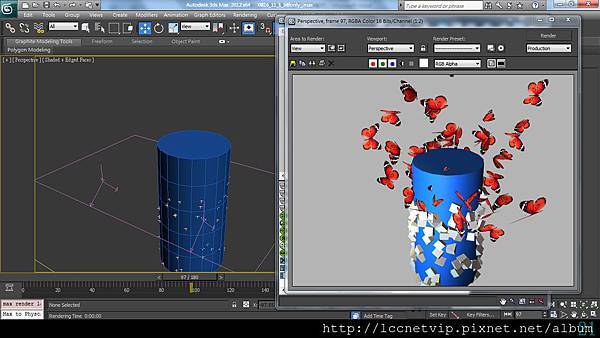

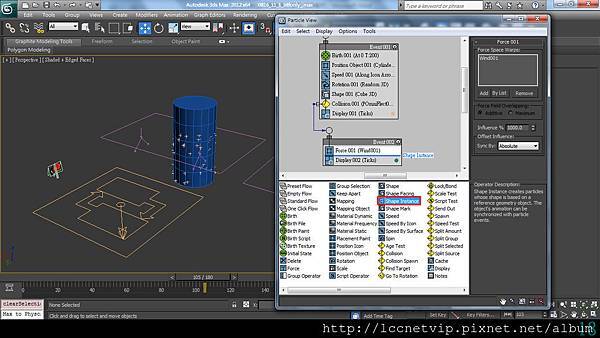

     重頭戲來了。從目前渲染出的圖可以發現， 在與PomniFlect001碰撞之前和碰撞之後，粒子的顏色是不同的。這意味著碰撞前後兩個狀態可以有不同的外型表現。在Force和Display中間添加Shape Instance，在Shape Instance 001的捲展欄，拾取蝴蝶做為Particle Geometry Object，此時凡是碰撞過PomniFlect001的粒子都會變身成蝴蝶的外型。勾選Animated Shape使粒子不只是得到蝴蝶的外型也得到蝴蝶所有的動畫。Animation Offset Keying選擇Event Duration，再勾選Rand Offset，每個粒子就能隨機的開始飛舞的動畫，使畫面變得更豐富更有層次。

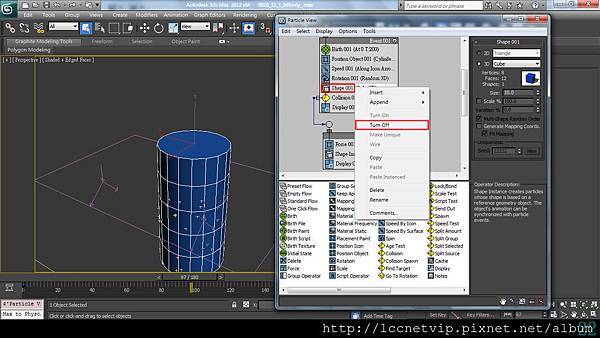

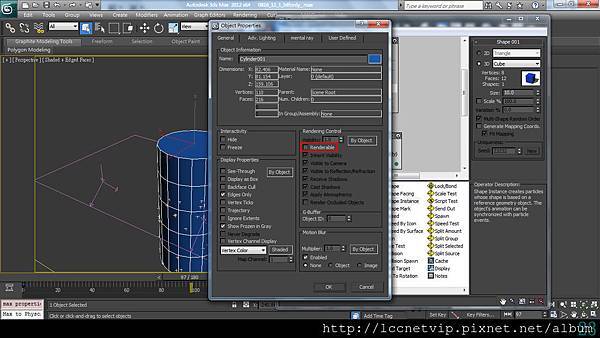

     最後，在Shape 001按右鍵選擇Turn Off並回到場景中將圓柱的Renderable勾選取消，就能產生突然冒出蝴蝶的效果囉。
