文、吳秉霖老師
《上期複習 》 聯成電腦講師專欄：CAD-3D實作，紅白機任天堂搖桿

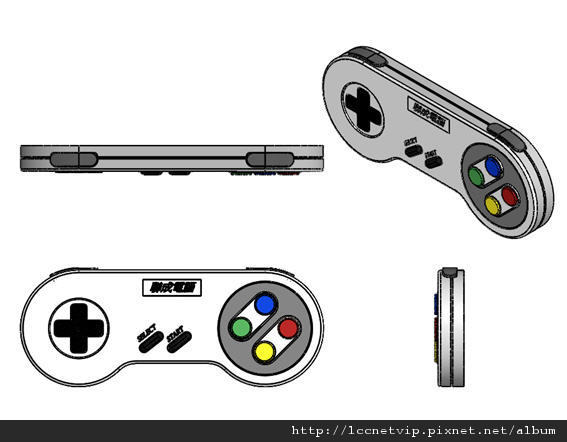

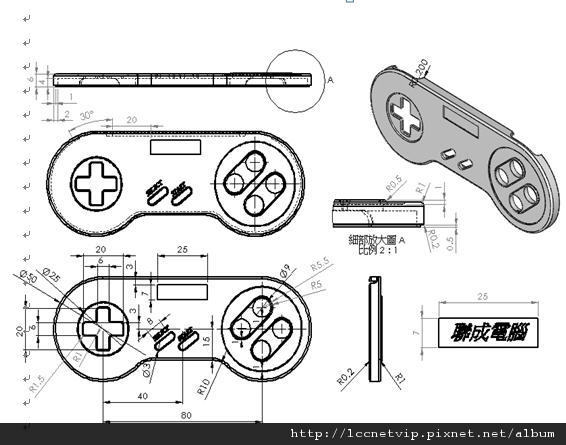

繼上個月的作品製作紅白機任天堂搖桿 之後，發現大家對這類模型作品都有高度濃厚的興趣，所以這個月我們再來製作一下超級任天堂的搖桿模型吧。首先是上蓋的部分，這部分因為是整體輪廓所依據的主體，所有的尺寸都必須要在這區塊就先設定完成，為了能凸顯左右兩邊按鍵區的特徵，所以要稍微有浮凸的特性出來，若是採用同平面高度的話，即使上了不同材質也依然不會有反差性。

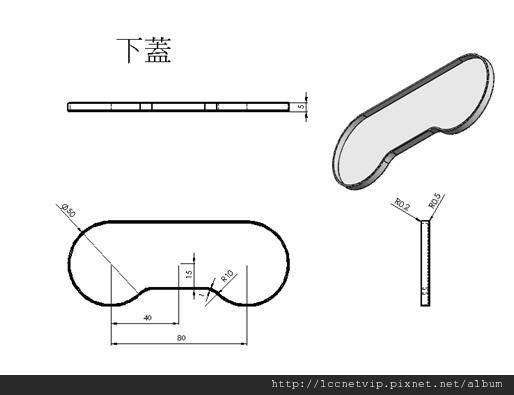

下蓋的製作，主要輪廓還是以上蓋為主，唯一要注意的是L、R鍵在挖除特徵時是在轉彎處，上下蓋的距離以及側邊位置都要預先建立好基準特徵，不然之後會很難聯結實際的L、R鍵，另外，上下蓋接合的地方有個往內的小凹槽，這才是主要的連接面。

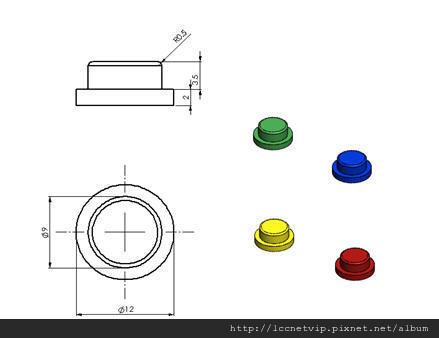

A、B、X、Y四個按鍵雖然都是短短的圓柱形，但是為了方便接合起來有真實感，所以在底下看不到的面需要再製作稍微大一點的小扁圓柱，四個造型都一樣，只是顏色有區分開來，A鍵是紅色，B鍵是黃色，X鍵是藍色，Y鍵是綠色。

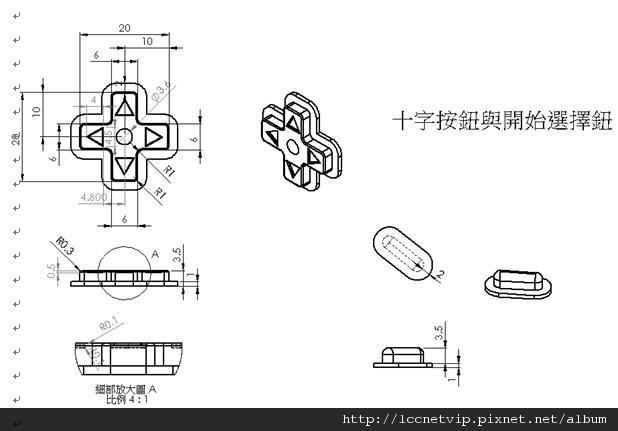

在十字按鈕的設計方面，與上一期我們製作紅白機的按鍵方式差不多，注意周圍需要用原角修飾一下，這在渲染時會有比較明顯的特徵出現。

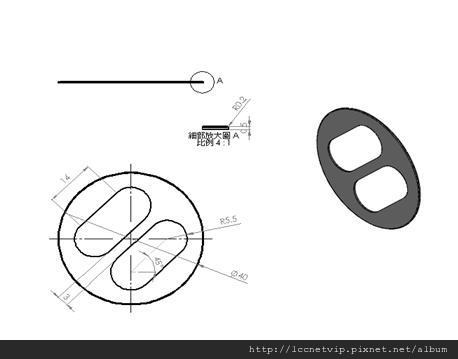

在右邊按鍵的範圍，我們要來製作薄薄的一層圓盤，圓盤內所挖除的凹洞是要搭配A、B、X、Y按鍵而編排的，尺寸設計上也需要能搭配到原本位置上的按鍵，使其不會互相干涉到。

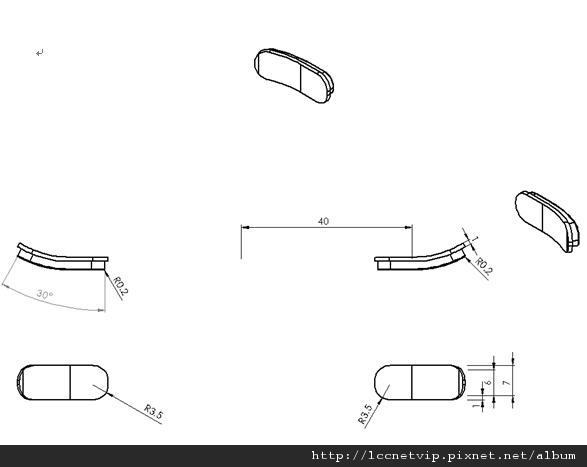

感覺這份模型最麻煩的地方就在於L、R鍵該如何擺設上去，因為有一半左右的輪廓是呈現彎曲且貼合在上下改的接合處，繪製模型時，可以先將上下蓋接合，再去描繪上視圖的邊緣輪廓，使其呈現彎曲後再使用偏移，把特徵製作出來，另外，必須要預留一個平面位置以方便接合時有基準面可以對齊。

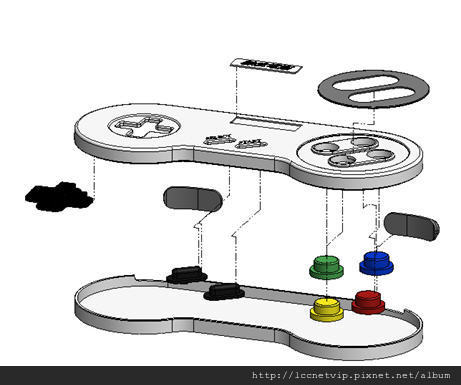

最後，我們再來開始進行組裝，組裝之前要先大概的了解我們的完成品是怎樣的造型，以及該如何把組裝物依照先後順序一一的叫出排列。

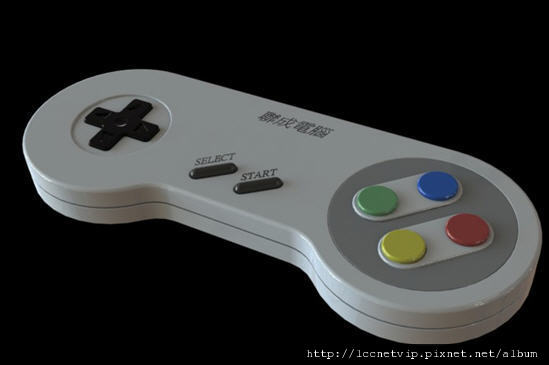

完成後並給予材質，打個燈光，擺個美美的角度，如此就大功告成了。有機會的話，我們再來嘗試繪製其他搖桿的模型吧！
