動態圖塊製作034.jpg 文、胡景文老師

動態圖塊製作

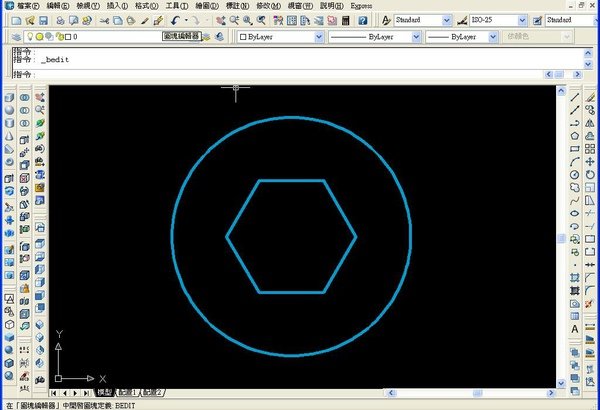

一、產生一個螺絲圖塊

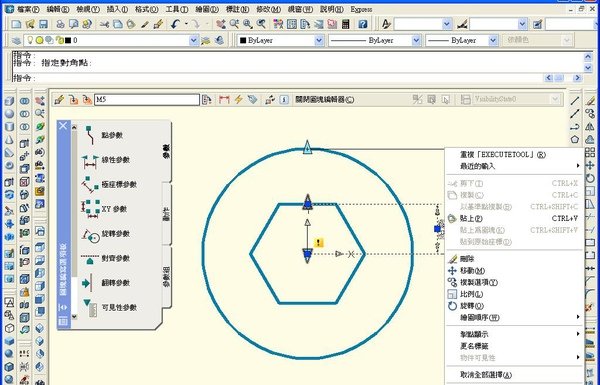

二、進入圖塊編輯器(選取圖塊右鍵)

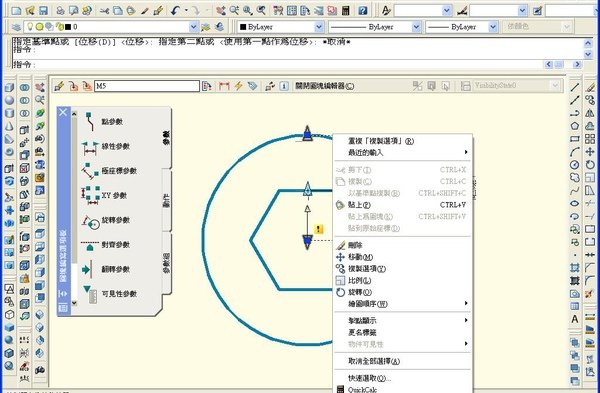

三、先有參數才有動作,如圖給予圖塊線性參數


四、將『線性參數』的性質中的數值組,類型:列示,距離值如下。






 五、將擎點數改成『1』,變單向箭頭

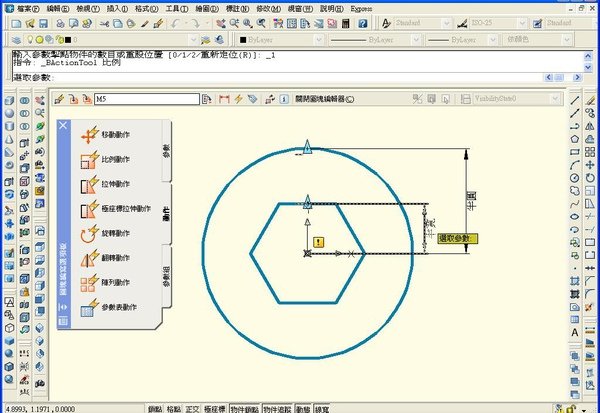

 六、給予物件比例動作(步驟如下)









七、給予大圓物件比例動作(步驟如下)

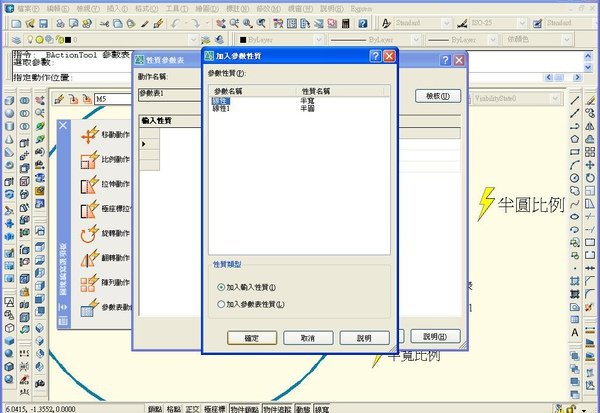

 八、產生參數表參數

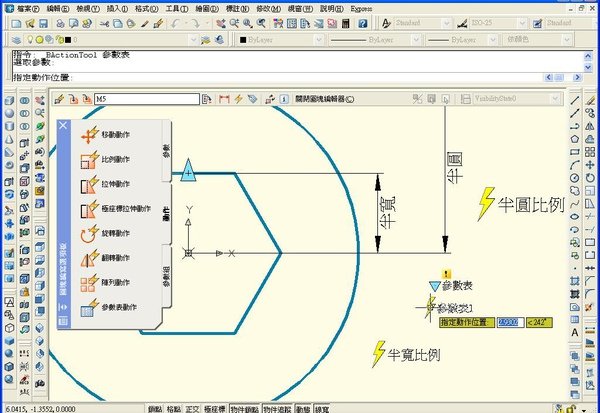

九、產生參數表動作

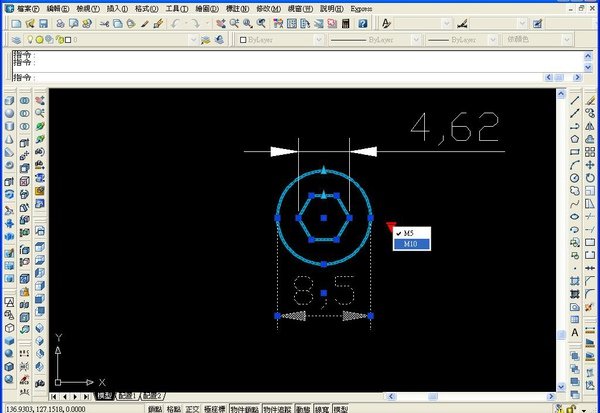

 十、針對參數表設定數值如下
