文/圖.小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往論壇與講師互動。
第一階段已經製作牆面、屋頂、窗洞結構，接下來要製作窗戶與門框等細節，同學可以多參考建築圖片來變化窗戶與門的設計。
第一階段：聯成電腦小邱老師專欄：AutoCAD 3D-小房子建築設計 (一)
窗戶細節：

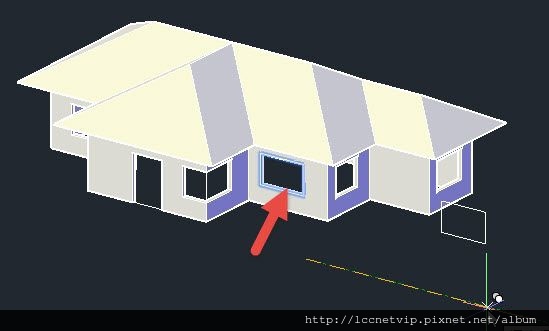

1.選到窗洞的矩形之後，往外複製一份，方便製作。(也可以將矩形隔離製作)。
2.轉到前視圖，由左下角畫一矩形到中點，此為窗框範圍。
3.同學可以自由設計窗戶造型。

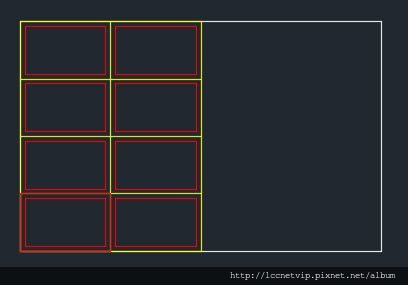

4.畫出紅色矩形，然後往內偏移窗框厚度。
5.複製矩形完成窗框。

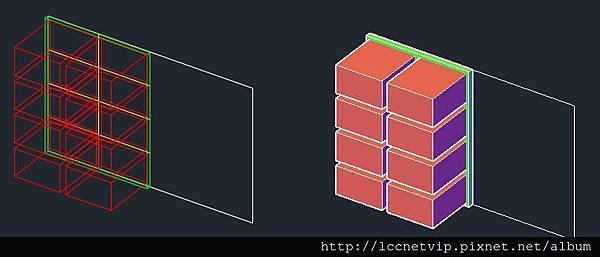

6.接下來把外圍矩形擠出5的窗框厚度，紅色矩形擠出超過窗框。
7.利用”差集”指令，把窗框減去全部紅色方塊，完成窗框造型。

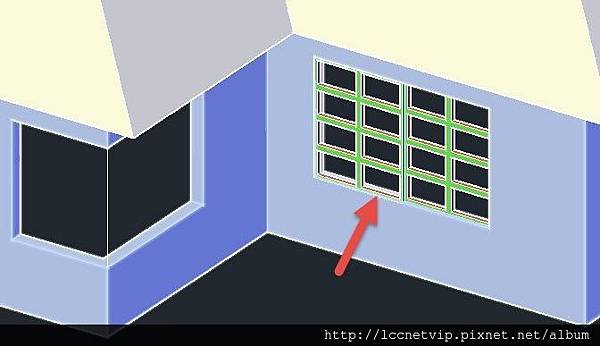

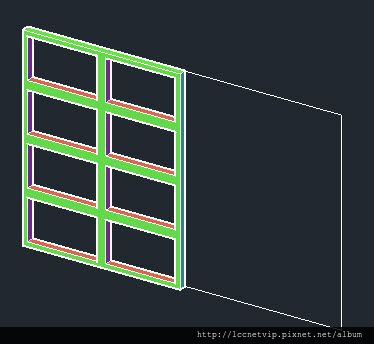

8.把窗框移動到窗洞，往右複製一份，完成窗戶囉！
門框與門片細節：
1.選到門洞的矩形之後，往外複製一份。
2.轉到前視圖，把矩形往內偏移5的門框厚度。

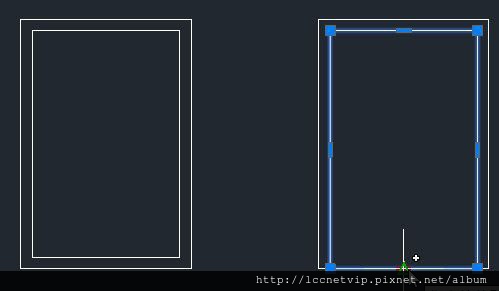

3.然後選到矩形，把掣點往下移動到外側矩形。
4.把下方多餘的線段修剪，然後接合所有的線段，完成門框造型。

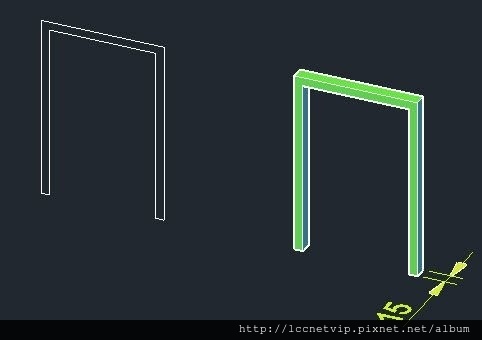

5.再把門框往後擠出15的厚度。
6.在門框前面畫一個矩形，用來做門板，請參考下面圖片。

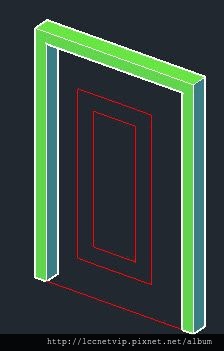

7.把矩形往內偏移兩個矩形，用於製作門板造型。

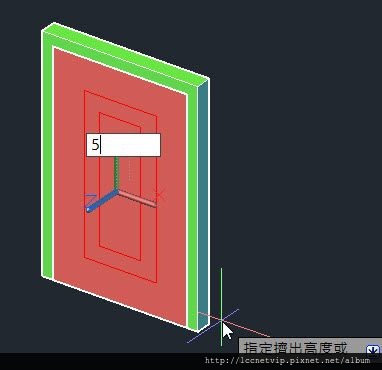

8.把外側矩形往後擠出5的門板厚度。

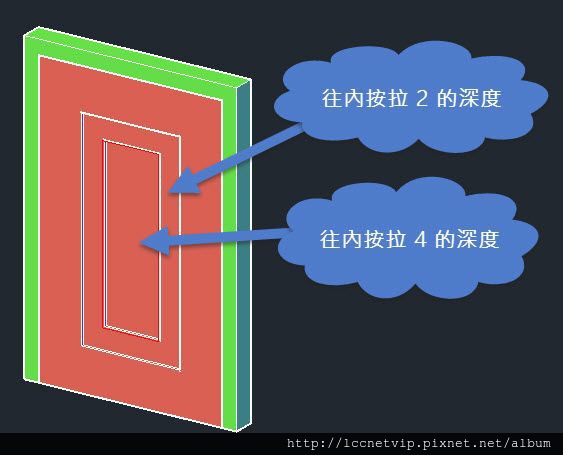

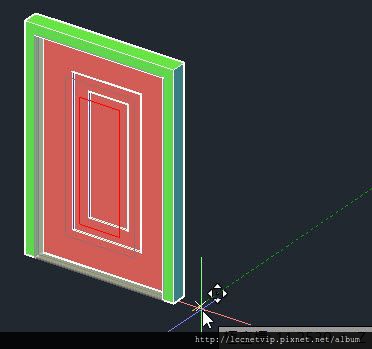

9.內側兩個矩形，分別往內按拉2和4的深度，完成門板造型。
10.通常門板不會在門框的前端，因此把門板往後移動。

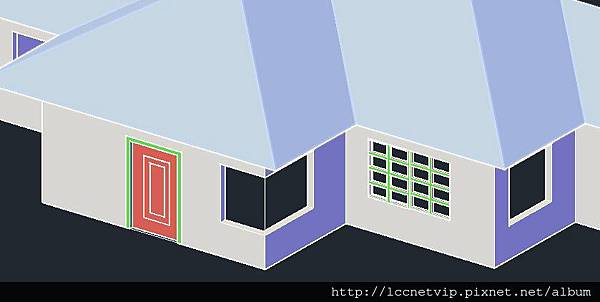

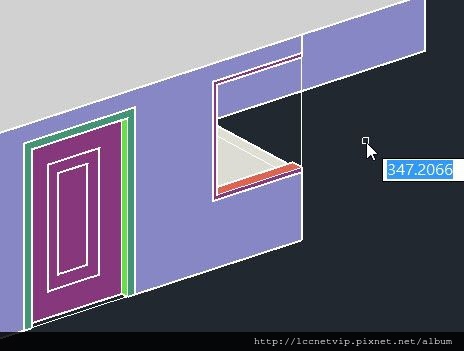

11.把門移動到門洞。
轉角窗：
1.先利用矩形畫出窗框範圍。
2.把矩形往內偏移窗框寬度。
3.把兩個矩形都往牆內擠出15，然後利用「差集」相減做出窗框。

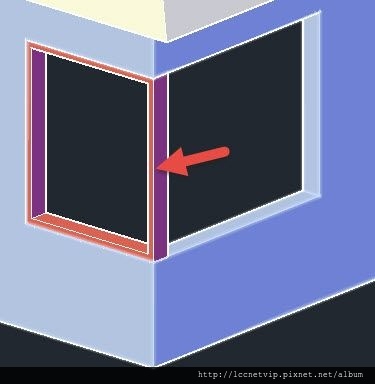

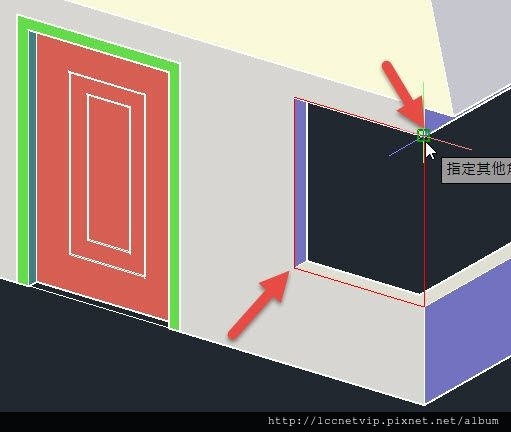

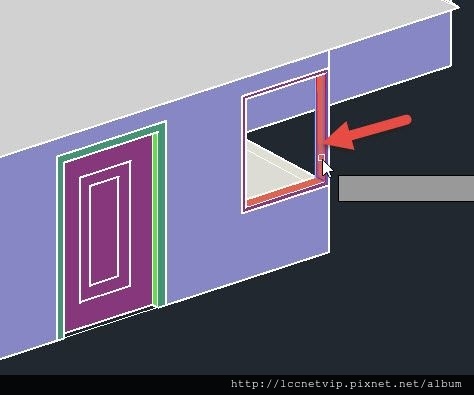

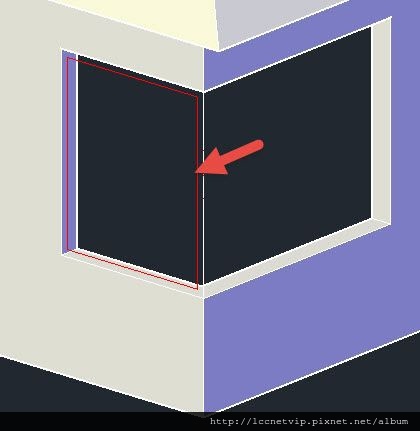

4.環轉到另一個方向，利用”按拉”偵測到下圖所指的矩形範圍。往外按拉，完成這一側的轉角窗框。
5. 另外一側的窗框也是相同作法，畫出矩形往內偏移。
6.把兩個矩形都往牆內擠出15，然後利用”差集”相減做出窗框。

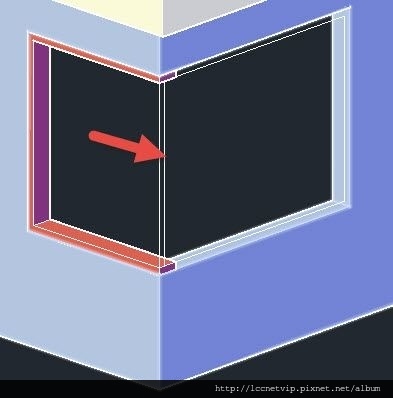

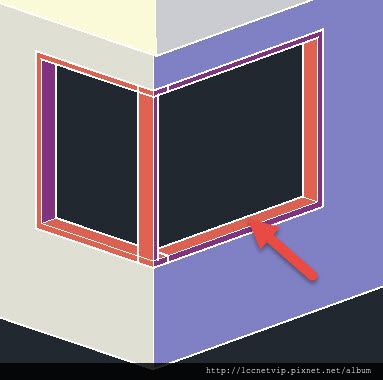

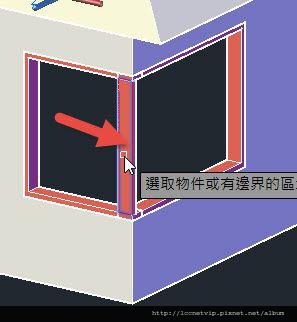

7.利用”按拉”偵測到下圖所指的矩形範圍。往內按拉，完成這一側的轉角窗框。

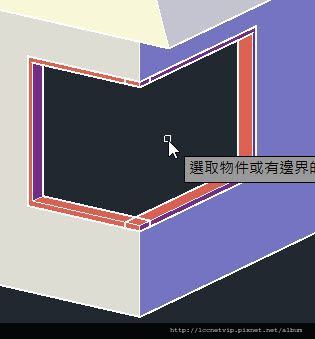

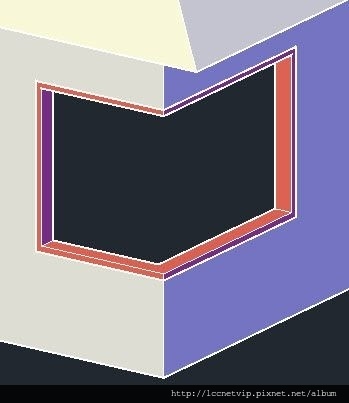

8.最後，把兩側的窗框做”聯集”，把窗框合併就完成囉！

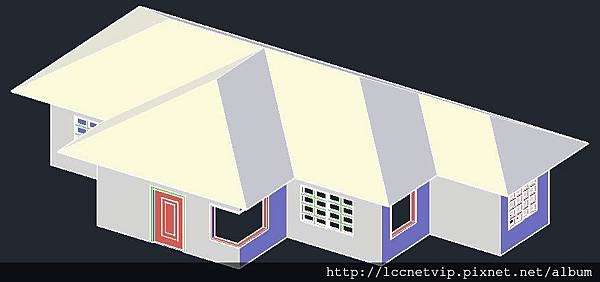

9.其他的窗洞可以運用相同方式來製作。

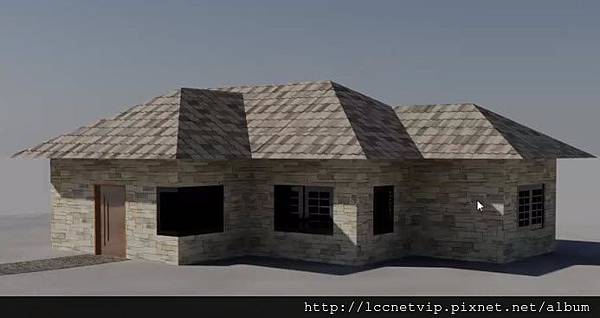

建模完成後，全部使用AutoCAD的內建材質來彩現就可以達到以下的效果。(下圖為AutoCAD2015版本彩現效果)。
