文/圖.小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往論壇與講師互動。
一個空間的室內設計圖需要繪製非常多的施工圖面，包括平面圖、立面圖、天花板圖等等，若有客戶需求，甚至必須繪製3D透視圖，這次就要介紹室內設計由2D轉至3D的流程。
首先準備一個小型空間結構。由於只能丈量牆內尺寸，所以也是由牆內矩形開始繪製，然後再往外側偏移出牆厚。
再來依據所量測到的門窗位置，繪製出門窗的平面圖示，一般平面圖，門皆繪製開啟狀態，以顯示開門方向。室內木作門寬度為90公分，廚房與廁所則是80至90公分左右。
接下來就可作室內配置，將傢俱圖塊擺放至適當位置，並注意室內行走的動線是否合理。最後將牆厚填上Solid填充線來區分外牆與隔間牆。

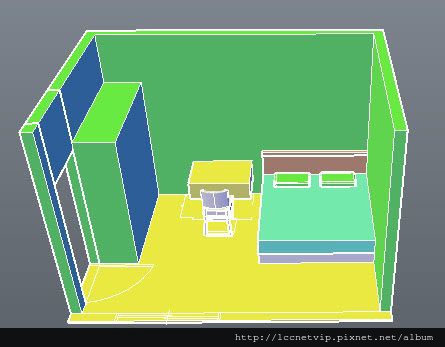

這樣就完成室內配置圖了，接下來要進入轉3D的流程，這次要做的是玻璃展示屋，將牆面假設為玻璃，來展示室內傢俱的擺設。首先，切換到「3D塑型工作區」利用「按拉」與「擠出」的超強3D工具，就可在AutoCAD快速長出牆面與地板。需注意留下門洞與窗洞。
許多木作傢俱，尤其是櫃體，也可以迅速利用「按拉」與「擠出」建立出來。3D透視圖與平面圖不同，必須注意傢俱高度是否符合真實情況。像是床與書桌，建立出來後必須再調整高度才行。
而椅子這類傢俱，若非特殊造型需要自建，可直接找尋合適的免費圖塊來匯入，這樣初學者也能輕鬆上手。
開啟材料瀏覽器，或直接以快速鍵MAT來開啟。
將所有傢俱都貼上材質，需注意材質尺寸是否合理。這部份不需花太多時間，因實際彩現後結果會與目前所見相差很多，依照之後彩現結果再繼續調整即可。
貼完材質，可點擊「建立光源」，使用點光源或其他光源來模擬實際屋內燈照情形。
必須將預設照明關閉，才能在畫面中模擬出光源的亮度。
將點光源擺放在房間各處。先以房間內有擺設照明的位置開始設置光源，若房間還是過暗，為求彩現效果，可適時的增設點光源。另外光源的亮度與顏色，可選取光源後，右鍵開啟性質來調整。
調整合適的視角，或使用「CAM」指令來增設相機，然後使用「RR」指令彩現。這階段必須有些耐心的反覆測試材質與光源的彩現效果。
最後，將牆面指定不同的透明玻璃材質，就完成玻璃屋的設定囉！從外側可清楚觀看房間內擺設，若將不同空間擺放在一起，效果更好！
